晶闸管高压软起动装置，实际是串接在三相交流相电压与三相交流异步（及同步）电动机输入端之间。通过同时调节三个独立的反并联晶闸管阀组件的延时导通电角度、来改变三相异步电动机（及同步）的交流输入电压幅值，因此改变了三相输入交流电流的有效值从而达到恒流起动或者按一定斜率变化曲线起动或停车的目的。

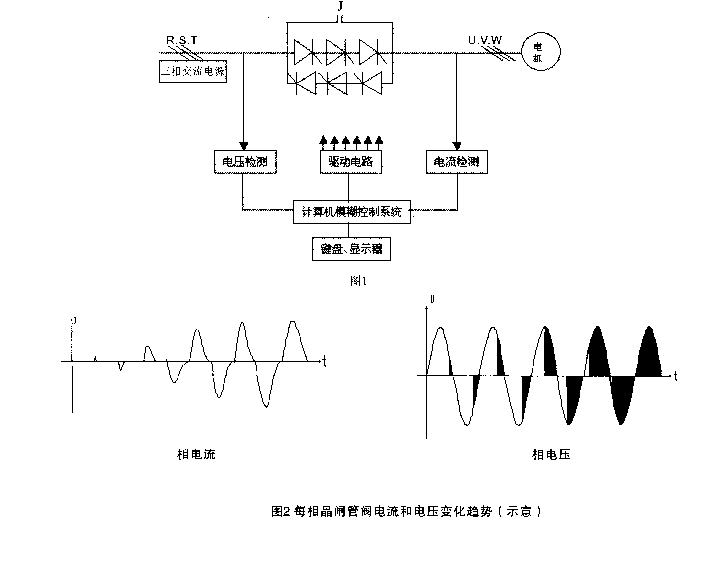

当起动完成后，三相旁路接触器J自动吸合，电动机投入电网运行（见图1）。输入/输出电压波形和电流变化的波形(见图2)。
