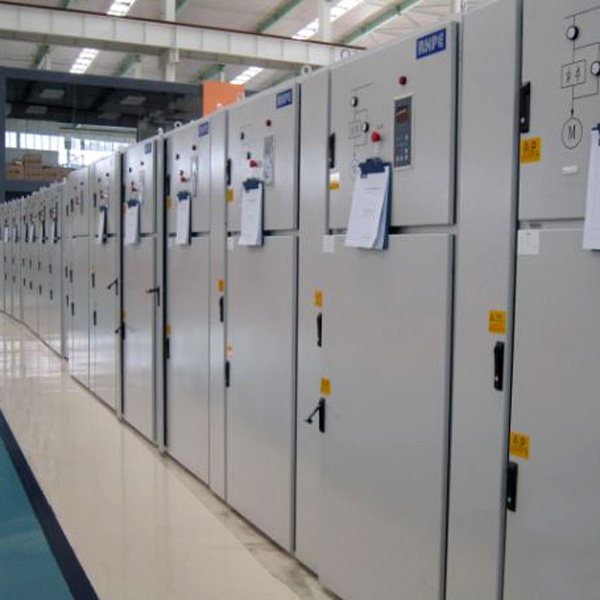

请教大家个问题，高压柜出厂要做回路电阻测试，每相的回路电阻都要测试，一般要求不大于100μΩ，请教下，在哪个标准里有，比如630A、1250A、1600A、2000A，等各种电流规格的，标准回路电阻值是多少，谢谢告知。



我也想知道这个问题，电流互感器也在回路里面，是否这个阻值也要计算进去。个人理解为回路电阻是，进线端到出线端整个回路，如果是固定柜还应该包括，上下隔离开关的接触电阻，这样说来100微欧的数值，将不可能达到。



630A我们的范围，是不大于400，以前我们做28柜的回路电阻时，感觉才100多，现在我们做都到300多，一不小心就超过400，也不知道是不是，我们用的紧固件不行，因为我们的弹垫一压就，变形没弹性了。




电流互感器应该不包括的，要不阻值特别大。



我几年前做过，高压柜kyn28出厂试验，印象里好像有两个数值，一个是回路电阻和断路器的电阻，回路的电阻是将断路器，摇入工作位置后合闸，测断路器的上下口母排位置。

断路器的电阻是直接，测断路器上下口的梅花触头位置。



回路电阻的数值比断路器，电阻的数值要大一些。



我就是成套厂做出厂检验的，主回路电阻小于100微欧，只会在4000A断路器，和电流互感器情况下，即使是2500A和3150A，不计电流互感器，也需要分支排很大，（10X100）才能达到，其他电流值的断路器电阻就在30—40，再加上各上下连接排、接触点，（动静触头、连接排与隔离开关，连接排与静触头）不算电流互感器都大于100了。

综合GBT11022关于主回路，电阻测试的6.4（型式试验，）和7.4（出厂试验）两条的内容，出厂试验时的电阻值不大于，温升试验前电阻值的1.2倍即可，而这个“温升试验前电阻值，”只在各柜型式试验报告里，因为出厂是不做温升的。

我们公司就是依据这个，按照自己产品型式试验报告，上的电阻值定的出厂试验值，而且我们实际测量发现电流，互感器较小（不大于150/5）时，算上电流互感器整个，有200—300微欧，而更大的电流互感器时即使算上，电流互感器也只有100多微欧，我们的检验规程是规定不带电流互感器的。




至于地板所说担心没有紧固到位，我们也碰到过，固定柜还好，用力矩扳手每一个联结点检查，都符合要求再测还是偏大就不管了，手车柜动静触头间的，接触情况不好检查，而且GBT11022中6.4.1条有一个“注：经验表明，单凭主回路电阻增大不能看作，是触头或联结不好的可靠证据”，希望有经验更丰富的人出来给我们解释下。



额定电流越大，回路电阻要求越小但，在平时测量中回路电阻在120以内，我们厂都算合格，还有每个接点加5μΩ，不计CT的电阻。
